AppleのHMDは「目に合わせる」時代へ ―― Appleの視力補正HMD特許を解説（US2026/0133437A1）

VR や AR のヘッドセットは、映像を鑑賞するツールとして評価される時代は終わり、日常的に使われるデバイスとして評価されるようになっています。
日常的に長時間使うなら、重要なのは「目が疲れないこと」です。
特に近視、遠視、乱視がある人にとって、HMD の見え方は人それぞれです。同じ映像を見ていても、ある人には快適で、別の人にはぼやけたり、疲れたりします。

今回紹介する Apple の特許は、この問題にかなり正面から取り組んでいます。
ポイントは、HMD がユーザーの目に合わせてディスプレイやレンズを自動的に調整すること、その際、着脱式の視力補正レンズを簡単に正しい角度で装着できることです。
つまり、「ユーザーごとに最適化される光学デバイス」としての HMD という発明です。

この記事では、Apple の特許 US2026/0133437A1 の内容から、HMD で視力補正を行う技術をわかりやすく解説します。

発明の概要
発明のポイント
他の図面の説明
従来技術との違い
応用可能性
まとめ

発明の概要

特許番号：US2026/0133437A1
タイトル：Head-Mounted Display Device With Vision Correction」
発明者：Victoria C. Chan, Christina G. Gambacorta, Graham B. Myhre, Hyungryul Choi, Nan Zhu, Phil M. Hobson, William W. Sprague, Edward A. Valko, Qiong Huang, Branko Petljanski, Paul V. Johnson, Brandon E. Clarke, Elijah H. Kleeman
出願人：Apple Inc.
出願日：2025/11/21
公開日：2026/5/14
特許の詳細については US2026/0133437A1 を参照してください。

この特許が扱っているのは HMD の光学系です。HMD は、映像を生成し、レンズを通してユーザーの目に届けます。しかし、人間の目は一人ひとり違います。瞳孔間距離、顔の形、近視・遠視・乱視の有無、左右の視力差など、快適な見え方を決める要素は非常に多くあります。

この発明では、HMD の中にディスプレイシステムと光学システムを配置し、ディスプレイやレンズの位置を調整できるようにしています。さらに、可変レンズ、特に液晶を使った可変シリンドリカルレンズを用いることで、焦点距離や乱視補正に関係する光学特性を電気的に変えられるようにしています。さらに、HMD 内にセンサーを組み込み、ユーザーの目の屈折誤差、つまり近視、遠視、乱視などを測定することも可能です。

この特許は「HMD をユーザーの目に合わせて調整するための総合的な視力補正技術」です。単にメガネのような補正レンズを取り付けるだけではありません。ディスプレイの位置、レンズの焦点、センサーによる視力状態の測定、着脱式補正レンズの角度合わせまでを含めて、HMD の見え方を個人最適化しようとしています。

この記事で分かることは、HMD で視力を測定し補正する機構と、これによって HMD がユーザーの目に合わせて動くパーソナル光学機器へ進化する可能性です。

発明のポイント

HMDの中でディスプレイとレンズを動かす基本構成

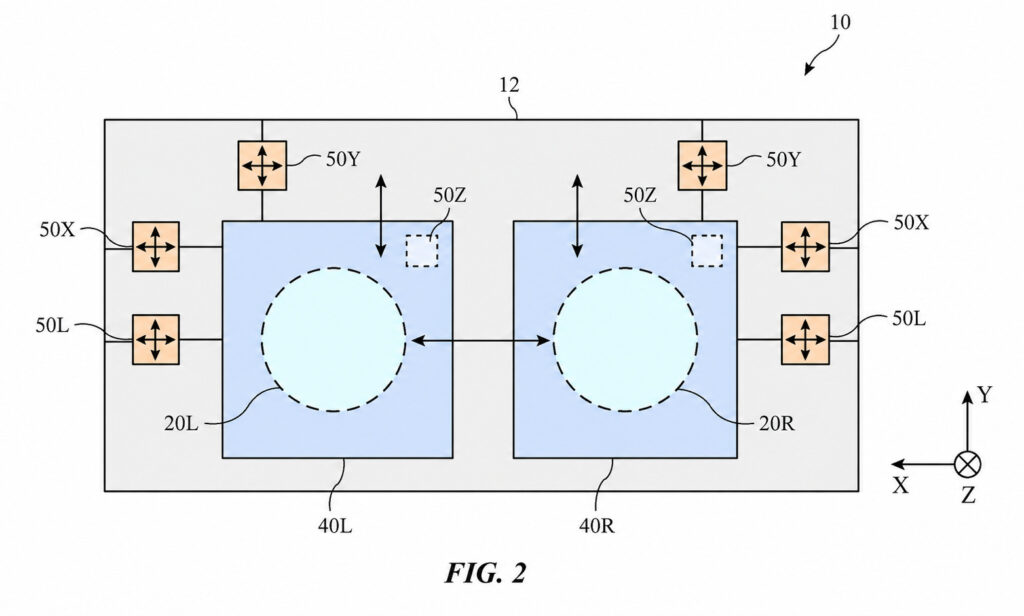

Fig.2 には、HMDのハウジング（12）の中に、左目用ディスプレイ（40L）、右目用ディスプレイ（40R）、左レンズ（20L）、右レンズ（20）が配置されています。さらに、それぞれの位置を調整するための位置決め機構（50X, 50Y, 50Z, 50L）が示されています。

位置決め機構 50X はX方向、つまり左右方向の調整に関係します。これはユーザーごとに異なる瞳孔間距離に対応するための機構です。HMDでは、左右の映像がユーザーの目の位置とずれると、ぼやけや違和感が生じます。したがって、ディスプレイ 40Lと40R、そしてレンズ 20Lと20R の位置をユーザーの目の幅に合わせることは重要です。

位置決め機構 50Y は上下方向の調整です。顔の形、鼻の高さ、目の位置は人によって違います。HMDを装着したときに、レンズの中心が目の中心からずれると、見え方が悪くなります。50Y による調整は、この個人差に対応するためのものです。

位置決め機構 50Z は奥行き方向、つまり目とディスプレイとの距離を調整するためのものです。これは焦点調整に関係します。目とディスプレイ（40L, 40R）との距離を変えることで、映像をどの距離に合わせるか、どのようにピントが合うかを調整できます。

位置決め機構 50L はレンズ（20L, 20R）の位置や角度を調整するための機構です。特許では、レンズ自体の位置調整や、場合によっては回転調整も想定されています。従来の HMD では、IPD（瞳孔間距離）の調整はよく見られますが、この特許ではX、Y、Z方向の調整に加え、レンズの光学特性の調整まで組み合わせている点が特徴です。

（正確な図面は、US2026/0133437A1 をご参照ください。）

HMDの中に視力測定装置を組み込む

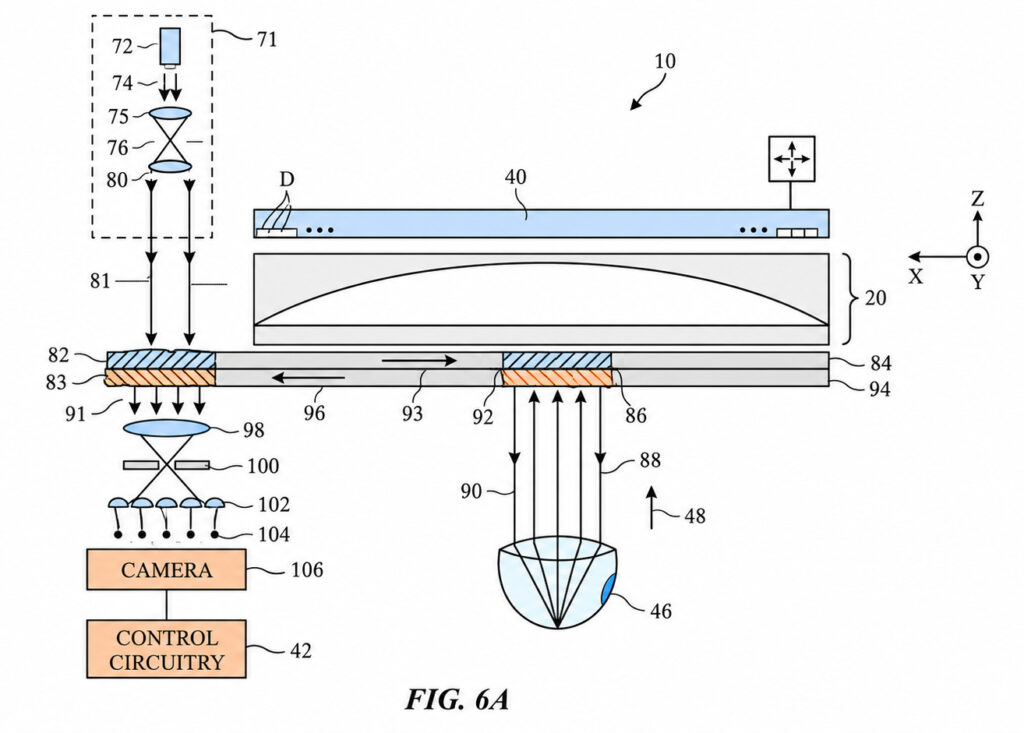

Fig.6A は、HMD 内にシャックハルトマンセンサーを組み込んだ構成図です。
シャックハルトマン（Shack-Hartmann）センサーとは、眼科や光学測定で使われる波面センサーの一種で、目から戻ってくる光の乱れを解析して、近視、遠視、乱視などの屈折誤差を推定する技術です。

図では、光源（72）から出た光（74）が、光学部品（75, 76, 80, 81）を通って整えられ、入力カプラ（82）から導波路（84）に入ります。導波路とは、光を一定の方向に導く透明な光の通路のようなものです。光は導波路内を進み、出力カプラ（86）からユーザーの眼球（46）に向かって出射されます。

眼球（46）に入った光は網膜で反射し、戻り光（90）として再び HMD側に戻ります。この戻り光は入力カプラ（92）から導波路（94）に入り、出力カプラ（83）からカメラ（106）の方向へ導かれます。その途中にはレンズ（98）、ローパスフィルタ（100）、レンズレットアレイ（102）があり、カメラ（106）上にスポット（104）のパターンを形成します。

制御回路（42）は、このスポット（104）のパターンを解析します。スポットの位置や強度のずれから、ユーザーの目にどのような屈折誤差があるかを推定できます。つまり、HMD が自分でユーザーの見え方を測定し、その情報を使ってレンズ（20）やディスプレイ（40）の位置を調整するという流れです。

この構成では、測定用の光学系が、HMDの表示経路と干渉しにくい形で組み込まれていることが特徴です。カプラ（86, 92）は、特定の波長の光に対して働き、通常の表示画像はユーザーの目に届くように構成されています。つまり、ユーザーが映像を見ている光学経路の中に、視力測定のための「見えない検査装置」が隠れている構成です。

将来的には、HMD の装着直後に数秒だけ目の状態をスキャンし、そのときの目の状態に合わせて焦点や補正量を自動的に調整することが考えられます。目の疲れ、装着位置のずれ、左右差などを毎回補正できれば、HMDはかなり使いやすくなります。

（正確な図面は、US2026/0133437A1 をご参照ください。）

着脱式の視力補正レンズを重ねる構造

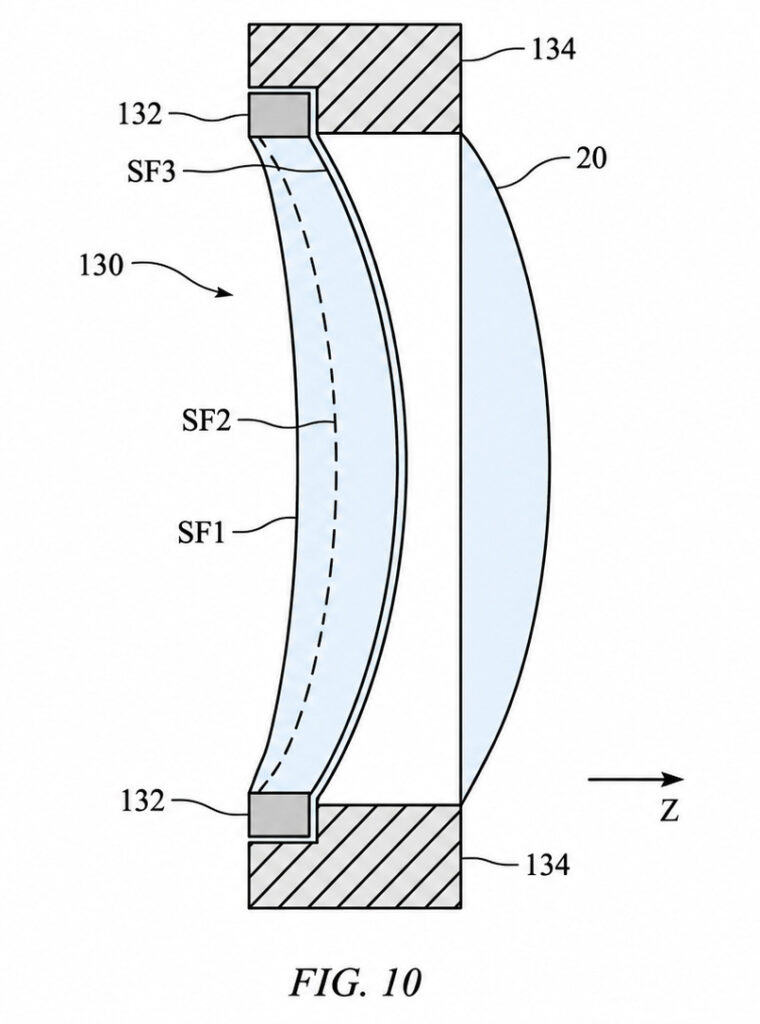

Fig.10 では、HMD側のレンズ（20）に対して、視力補正レンズ（130）が重なるように配置されています。視力補正レンズ（130）は、ユーザーごとの近視、遠視、乱視などを補正するためのレンズです。

図では、視力補正レンズ（130）は、レンズ（20）の前に配置され、リング状の支持構造（132）によって保持されています。また、HMD側にはレンズ取付構造（134）があり、そこに視力補正レンズ（130）を取り付ける構成になっています。つまり、HMD本体のレンズ（20）と、ユーザーごとの補正レンズ（130）を組み合わせて、二部構成の光学系を作るわけです。

この視力補正レンズ（130）は、単純な丸いレンズだけではありません。図中には SF1、SF2、SF3 という面形状が示されています。SF3 はレンズ（20）に向かう凸面側、SF1 と SF2 は内側の曲率の違いを示すものとして理解できます。乱視補正では、レンズの方向によって曲率を変える必要があります。つまり、X方向とY方向で曲がり方が違うレンズが必要になる場合があります。
近視や遠視の補正であれば、回転対称なレンズでも対応しやすいです。しかし乱視では、どの方向にどれだけ補正するかが重要になります。そのため、視力補正レンズ（130）が回転してしまうと、補正方向がずれてしまいます。メガネで乱視用レンズを作るときに「軸」の指定があるのと同じです。

Fig.10は、HMDにユーザー専用の補正レンズを組み込むための基本構造を示しています。Vision Proのような高性能HMDでは、ユーザーごとの視力補正インサートが重要になりますが、この特許はその装着構造や光学的な組み合わせまで考えられています。

（正確な図面は、US2026/0133437A1 をご参照ください。）

磁石で視力補正レンズの角度をぴたりと合わせる

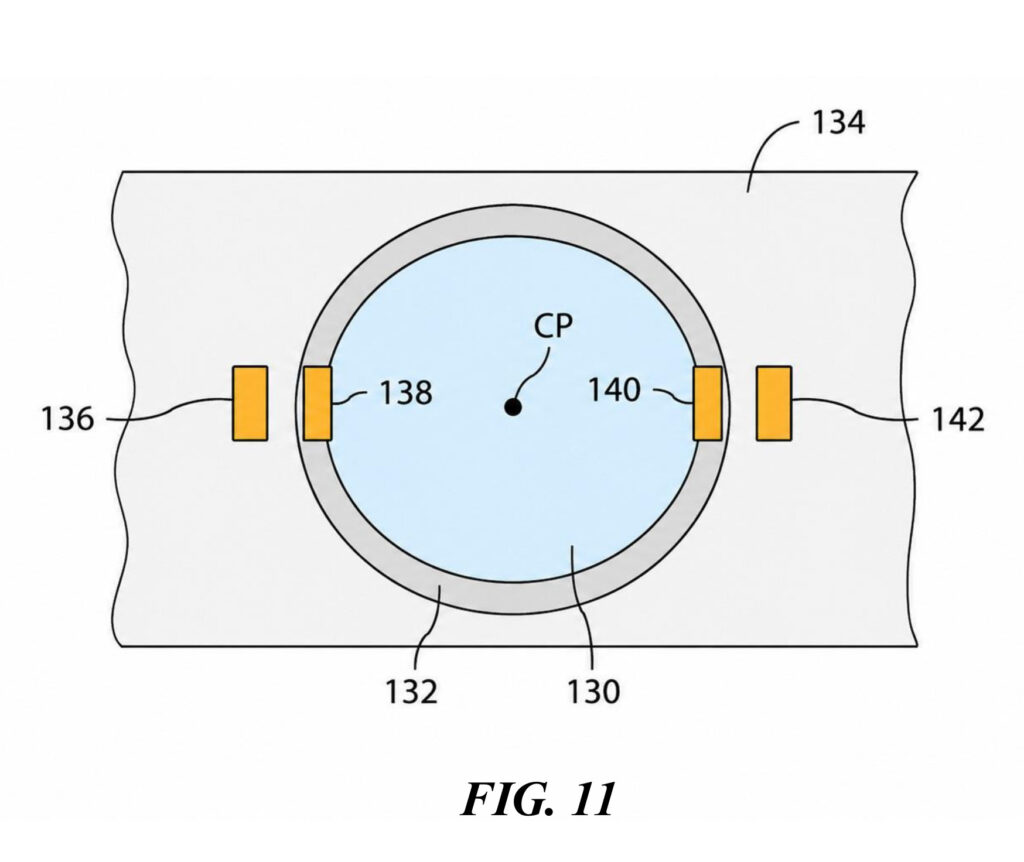

Fig.11 には、視力補正レンズ（130）、レンズを保持するリング（132）、HMD側の取付構造（134）、そして磁石（136, 138, 140, 142）が描かれています。

視力補正レンズ（130）は、単に「はめ込む」のではなく、磁石の引力を使って正しい回転角度に位置合わせされます。リング側（132）には磁石（138, 140）があり、HMD側の構造（134）には対応する磁石（136, 142）があります。レンズ（130）を装着すると、磁石同士が引き合い、所定の角度にレンズが自然に整列します。

この仕組みは、乱視補正にとって非常に合理的です。乱視用レンズは回転方向がずれると補正効果が落ちます。Fig.11の補正レンズをユーザーが HMD に装着する場合、磁石によって正しい位置に吸い込まれるので、わずかな角度ずれによって快適性が損なわれることはありません。
この機構により装着の容易さと光学精度が両立します。

（正確な図面は、US2026/0133437A1 をご参照ください。）

他の図面の説明

（図面は、US2026/0133437A1 をご参照ください。）

Fig.1 は、HMD（10）の基本構成を示す図です。
レンズシステム（20）、ディスプレイ（40）、制御回路（42）、入出力デバイス（44）、ユーザーの目（46）が示され、HMDが映像を目に届ける基本的な構成を表しています。

Fig.3 は、可変レンズ（20T）の断面構造を示しています。
CL1とCL2という2つの液晶シリンドリカルレンズを重ね、電極（54, 56, 58, 60）と液晶材料（62, 64）によって焦点距離を制御する構成です。

Fig.4 は、Fig.3 の可変レンズで屈折率 n がどのように変化するかを示すグラフです。プロファイル 66 と 68 は、電圧制御でレンズの厚さを変えられることを示しています。

Fig.5 は、可変レンズでフレネルレンズ状の屈折率分布（70）を形成する例です。
フレネルレンズとは、薄型化のために段差状の構造を使うレンズで、HMDの小型・軽量化に有利です。

Fig.6B は、LED（73）からの光（74）を非球面レンズペア（77A）で整える構成です。Fig.6A のシャックハルトマンセンサーに使う光源の別の例として示されています。

Fig.6C は、LED（73）と複合放物面集光器（77B）を使って光（74）を集め、コリメートする構成です。LEDの発光面が大きい場合でも効率よく光を扱うためのアイデアです。

Fig.6D は、レンズアレイ（77C）とコンデンサレンズ（79）を使って、より均一な照明を作る構成です。センサー測定の安定性を高めるための光源系の工夫といえます。

Fig.7A は、チェルニングセンサー（Tscherning sensor）の光源側を示します。光源（72）からの光（74）をマスク（120）に通し、複数の光ビームに変換する構成です。
チェルニングセンサーは、主に眼科や視覚光学の分野で用いられる波面センサー（ウェーブフロントセンサー）の一種です。目の光学的な歪み（収差）を測定するために使用されます。

Fig.7B は、チェルニングセンサーの検出側を示します。戻ってきた光（91）をレンズ（122）でカメラ（106）に導き、スポットパターンから目の屈折誤差を推定します。

Fig.8A は、レイトレーシング型センサーの光源側を示します。光源（72）からの光（74）を走査ミラー（124）で走査し、目の網膜上に順次スポットを形成する構成です。

Fig.8B は、レイトレーシング型センサーの検出側を示します。戻り光（91）をレンズ（122）でカメラ（106）に導き、各スポットの画像から屈折誤差を解析します。

Fig.9 は、HMDの動作フローを示します。
較正（108）、視力状態や処方の取得（110）、焦点調整（112）、コンテンツ表示（114）、目を休ませるための遠方表示（116）という流れが描かれています。

Fig.12 は、視力補正レンズ（130）をフレネルレンズとして構成する例です。
レンズ（20）と重ねることで、薄型の補正レンズを実現します。

Fig.13 は、球面フレネルレンズ型の視力補正レンズ（130）を正面から見た図です。回転対称な補正、たとえば近視や遠視の補正に適した構成と考えられます。

Fig.14 は、シリンドリカルフレネルレンズ型の視力補正レンズ（130）を示します。楕円状のパターンから分かるように、乱視のような方向性を持つ補正に対応する構成です。

従来技術との違い

	従来のHMD	本特許の技術
視力補正	外付けレンズや専用インサートで補正する発想が中心	ディスプレイ位置、可変レンズ、着脱式補正レンズを組み合わせて補正する
個人差対応	瞳孔間距離の調整が主な対応になりがち	X、Y、Z方向の位置調整により、瞳孔間距離、顔の形、焦点距離まで対応可能
乱視補正	外部の眼科検査や事前の処⽅情報に依存	HMD内のセンサーで屈折誤差を測定
⽬の疲れ対策	表⽰設定や休憩通知に頼ることが多い	遠⽅コンテンツ表⽰や焦点調整により、調節・輻輳の不⼀致を減らす
快適さ	装着後にユーザーが⼿動調整する負担	HMD側が測定・調整し、補正レンズも磁気的に正しい位置へ誘導

応用可能性

応用先としては、Vision Pro のような XRヘッドセットだけでなく、医療用トレーニング、遠隔作業支援、教育用AR、産業用スマートグラスなどが考えられます。たとえば作業者ごとに異なる視力補正を、現場で素早く交換できるHMDがあれば、複数人で同じデバイスを共有しやすくなります。さらにHMD側が目の状態を測定できれば、作業中の疲労検知や視覚負荷の管理にも応用できるかもしれません。
一方で、実際に製品化するには課題もあります。視力測定用の光学系をHMDに組み込むと、部品点数、コスト、重量、消費電力が増えます。また、目に近い位置で赤外光などを使う場合には、安全性や規格対応も重要になります。可変液晶レンズも、応答速度、透過率、色収差、温度特性などを実用レベルに仕上げる必要があります。
それでも、この特許が示す方向性はかなり明確です。HMDは今後、ただ映像を表示する装置ではなく、ユーザーの身体に合わせて変形・調整されるデバイスになっていきます。スマートフォンが「誰にとっても同じ画面」を提供してきたのに対し、HMDは「その人の目に合わせた画面」を提供する必要があります。Appleはそのための部品、センサー、レンズ、装着機構を一つずつ押さえに行っているように見えます。

（応用可能性については、個人の見解です。）
