AirPods のイヤホンケースにディスプレイを付け、音楽を操作するという特許 US12001753B2 を以前紹介しました。
今回紹介する公開特許 US2025/0150742A1 は、US12001753B2 を進化させた特許です。イヤホンケースで音楽を再生・停止、音源の切り替えだけでなく、音が聞こえる方向までコントロールするという、次世代のユーザーインターフェースの進化形が説明されています。
この記事では、Appleの特許 US2025/0150742A1 の内容から、Appleが描くAirPodsの将来像を特許図面と技術ポイントから深掘りして解説していきます。
（この記事にない図面は、US2025/0150742A1からご参照ください。）
発明の概要
特許番号：US 2025/0150742 A1
タイトル：Electronic Charging Device And User Interface
発明者：Darius Satongar, Per Haakan Linus Persson, Thomas Hulbert, William Lindmeier
出願人：Apple Inc.
出願日：2023/6/13
公開日：2025/5/8
公開特許の詳細については、US2025/0150742A1 を参照してください。
US2025/0150742A1 は、ワイヤレスイヤホンを収納・充電するケースに入力機能を持たせ、ケース上の操作に応じて、イヤホンから出る音声の供給元の切り替えや、音が聞こえると感じる空間的位置を変える技術です。
ケースの外面には、静電容量式のタッチ領域、ボタン、表示領域などを設けることができます。ユーザーはケースをタップしたり、指を一定方向へ滑らせたりすることで、音楽、メッセージ、天気、ナビゲーションなどの音声を選びます。
さらに、ケースをスマートフォンやパソコンへ近づけ、どの機器の音をイヤホンで聞くかを選択する構成も示されています。音源を切り替えるだけではなく、空間オーディオを利用して、音が左、右、前、後ろから聞こえるように知覚位置を変えることができる。
先行特許 US12001753B2 には、既に、タッチディスプレイを備えたイヤホンケースが記載されています。ディスプレイ上には、再生、停止、早送り、巻き戻し、音量変更などの操作画面を表示できます。ケースが検出した外部機器の音声をイヤホンへ接続するUIについても示されています。
また、天気、ラジオ、音楽などのアプリをスワイプで切り替え、前の音をフェードアウトさせながら次の音をフェードインさせる構成もあります。
さらに、それぞれの音声を異なる仮想的な位置から聞こえるようにする空間オーディオまで説明されています。
今回の US2025/0150742A1 は、先行する関連特許の考え方を以下のように広げています。
第1に、具体的なタッチディスプレイのGUIだけでなく、ケース外面に形成される広い入力領域そのものを重視しています。
第2に、音声アプリを順番に切り替えるだけでなく、ジェスチャーの方向と、音が聞こえる知覚位置とを直接対応させています。
第3に、AR／VR装置と使うときはケース表面へ仮想ユーザーインターフェースを重ねて表示する構成を提示しています。
つまり、今回の特許では、イヤホンケースは、物理的なディスプレイの有無にかかわらず利用できる音声空間の入力装置に発展しています。
操作インターフェースを持つイヤホンケースの構造

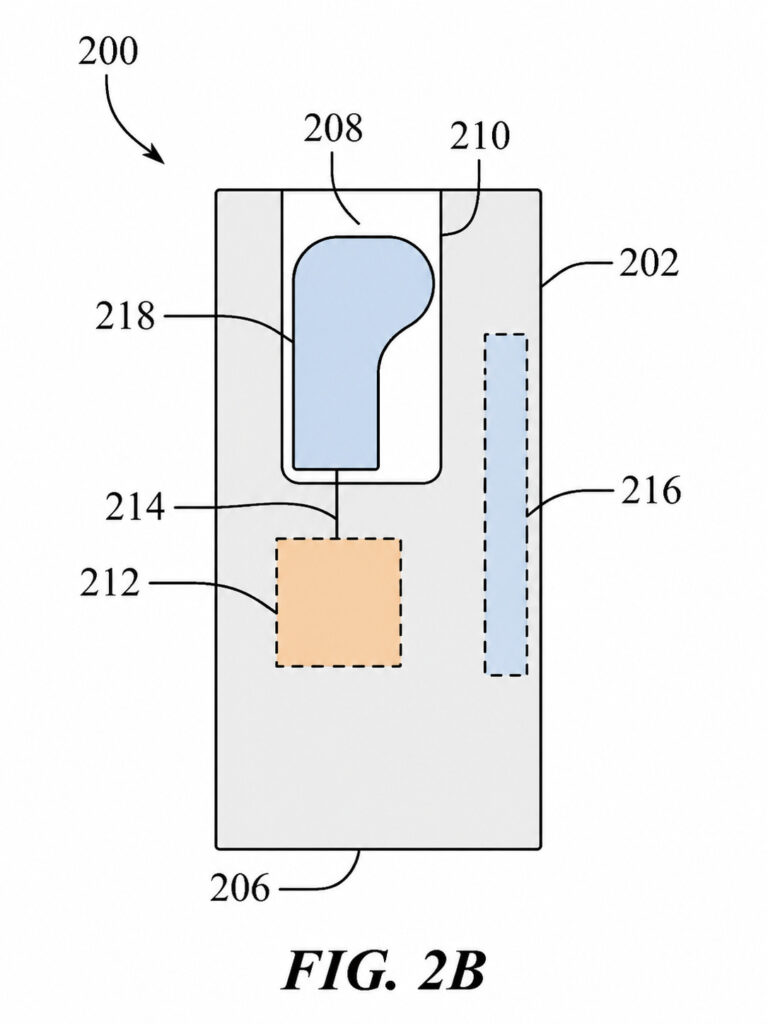

FIG. 2B には、電子装置（200）のキャビティ（208）にイヤホン（218）が収納された状態が示されています。ケースの筐体（202）の内部には、充電システム（212）と充電回路（214）が配置され、収納されたイヤホン（218）へ電力を供給します。
イヤホンケース（200）の外側には、静電容量式タッチセンサーなどで構成されたユーザーインターフェース領域（216）が設けられています。
ユーザーインターフェース領域（216）で、ユーザーのタップ、スワイプ、押圧、円形ジェスチャーなどを検出します。入力された操作は、ケース内の処理回路を通じてイヤホン（218）や外部機器へ送られます。
先行特許 US12001753B2 では、ケースの前面にタッチディスプレイを設け、画面上の再生ボタン、スクラバー、アプリアイコンなどを操作する構成が中心でした。
これに対して今回の FIG.2B では、領域（216）が必ずしも高精細なディスプレイとして描かれていません。ケース外面に入力を受ける領域が存在し、そこで検出した信号からイヤホンの動作を制御します。
つまり、ケースの表面は「小さなスマートフォン画面」でなくても構いません。指で触れた方向、軌跡、時間、圧力を検出できれば、画面を見ずに操作するタッチパッドとしても機能します。これは、ポケットやバッグの中でケースを操作する用途に向いています。
（正確な図面は、US2025/0150742A1 をご参照ください。）
ケース表面のユーザーインターフェース領域

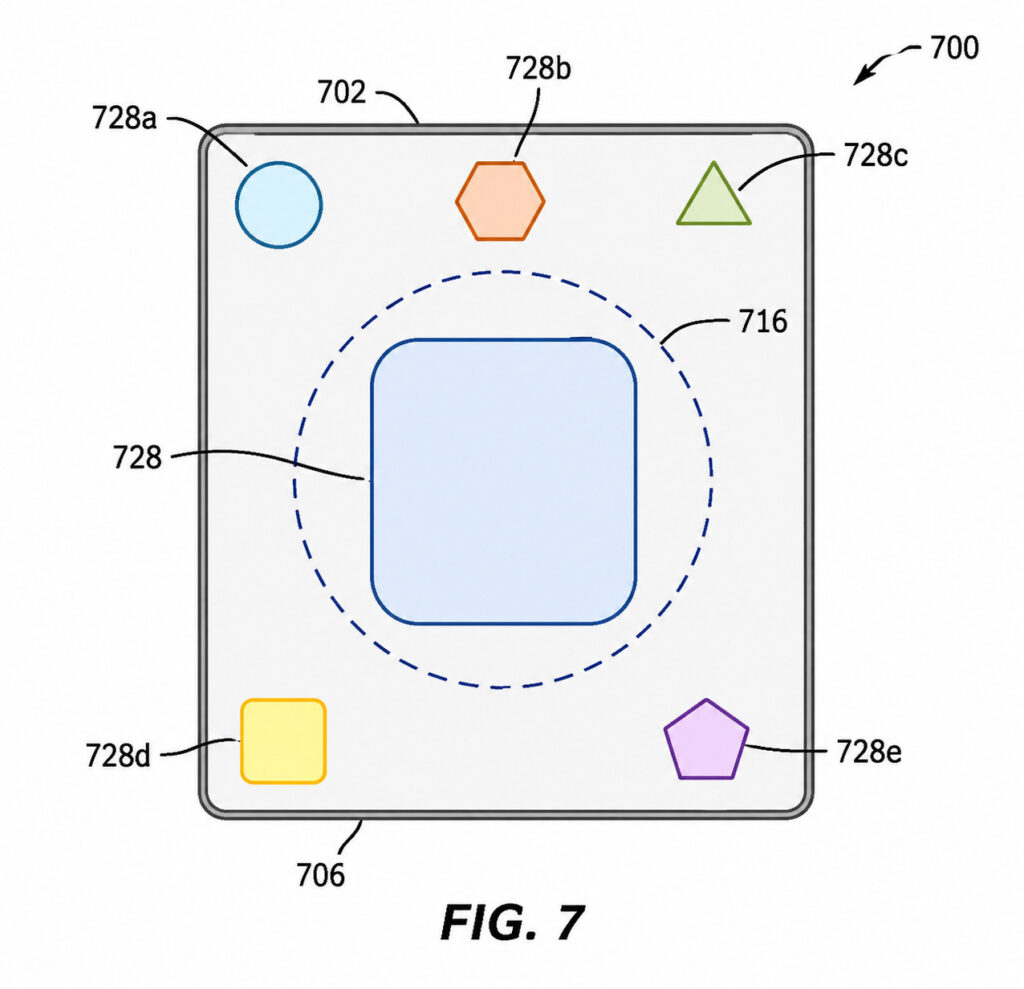

FIG. 7 は、ケース（700）の筐体（702）に設けられたユーザーインターフェース領域（716）と、複数の出力機能（728a～728e）を示しています。
中央付近の大きな領域（716）は、タップやスワイプの入力を受け付ける部分です。一方、周囲の出力機能（728a～728e）は、発光表示、アイコン、触覚フィードバックなどを通じて情報を伝える部分として想定されています。
例えば、出力機能（728）に封筒型の表示を出し、メールの着信を示せます。ユーザーがその表示方向へ指をスワイプすると、メール本文が音声で読み上げられます。
同様に、メッセージ、カレンダー、天気、電話の着信、ナビゲーションなど、さまざまな情報をケース側で選べます。
特許明細書では、光、触覚、音声、仮想表示など、複数の出力方法が想定されています。つまり、物理的な画面がない構成も含まれます。
先行特許 US12001753B2 では、タッチディスプレイ上に、天気アイコン、ラジオアイコン、音楽アイコンなどを表示し、スワイプによって選択対象を変える具体的なGUIが示されていました。音源変更時に画面表示と振動を組み合わせる例もあります。
今回の FIG.7 は、そのUIをより抽象化しています。
ケース表面全体が表示装置である必要はありません。中央だけをタッチパッドとし、周囲に数個の発光アイコンを置く構成でもよいのです。あるいは、画面を設けず、触覚や音声だけで状態を伝えることも考えられます。
これは製品設計上、重要な違いです。高精細ディスプレイを搭載すれば消費電力、厚さ、コスト、耐久性が問題になりますが、限定的な発光表示とタッチセンサーなら、ケース本来の小型性を維持しやすくなります。
（正確な図面は、US2025/0150742A1 をご参照ください。）
ケースを近づけて直感的に音源を切り替える

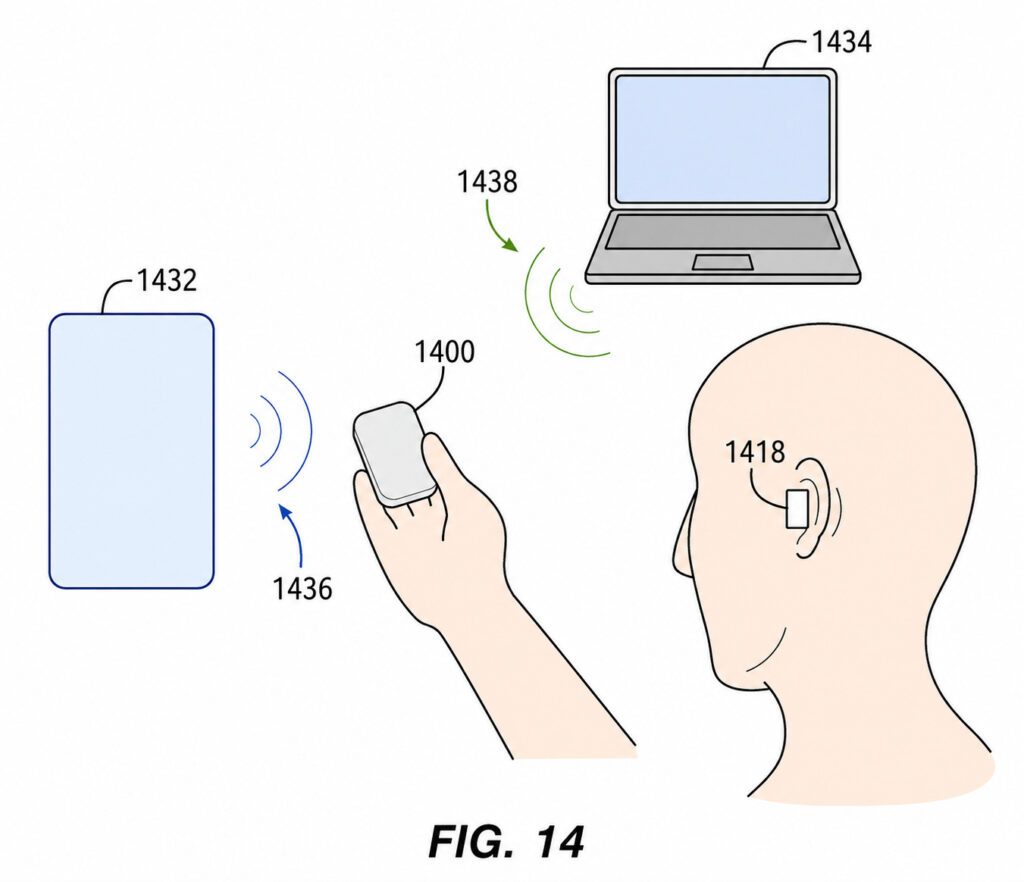

FIG. 14 では、ユーザーがイヤホン（1418）を装着し、手にイヤホンケース（1400）を持っています。周囲には電子デバイス（1432、スマートフォン）と電子デバイス（1434、ノートパソコン）があり、それぞれケース（1400）またはイヤホン（1418）との間で信号（1436、1438）を送受信します。
ケース（1400）には、Bluetooth や UWB などを利用する近接センサーを搭載できます。（UWB は Ultra Wideband の略で、機器間の距離や方向を比較的高い精度で測定できる無線技術です。）
ケース（1400）は、スマートフォン（1432）とノートパソコン（1434）の位置を検出し、どちらが近いかを判断します。ユーザーがケースをスマートフォンへ近づけ、ケース表面を操作すれば、イヤホン（1418）の音源をノートパソコンからスマートフォンへ切り替えます。
先行特許 US12001753B2 では、ケースと外部機器が一定距離内に入ると、タッチディスプレイへ音声移管用のコントロールを表示します。ユーザーが音楽アイコンをイヤホンアイコンへドラッグすると、外部機器で再生していた音がイヤホンへ移ります。
先行特許は、ケース画面に表示される近接マップやドラッグ操作を詳しく説明しています。公開特許は、ケースと複数機器の現実空間における相対位置を前面に出しています。
言い換えると、先行特許は「画面上で音を移すUI」、公開特許は「ケースを実際の機器へ近づけて選ぶUI」です。ユーザーは、接続先一覧から機器名を探すのではなく、聞きたい機器の方向へケースを動かせます。デジタル上の接続先と、机上にある物理的な機器とが一致するため、操作を理解しやすくなります。
（正確な図面は、US2025/0150742A1 をご参照ください。）
音量だけでなく「聞こえる場所」を動かす

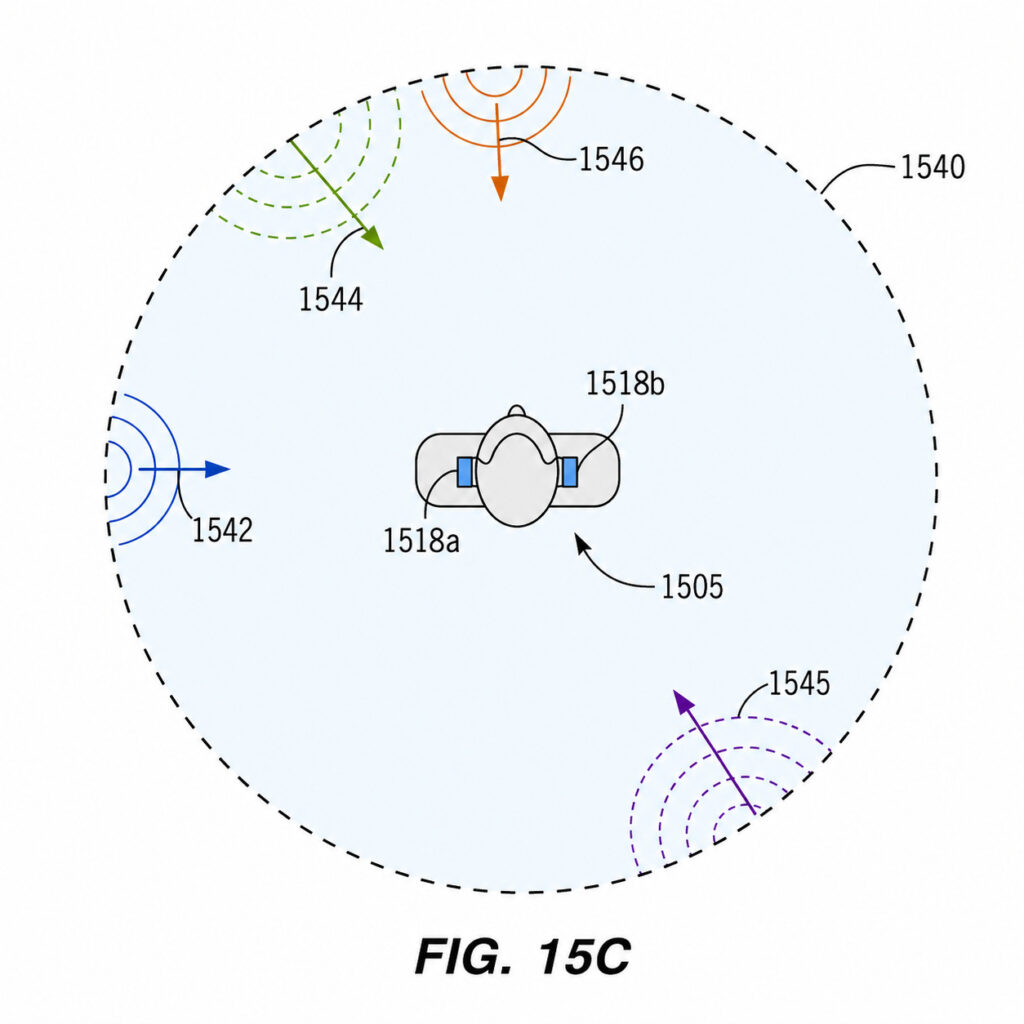

FIG. 15C は、ユーザー（1505）とイヤホン（1518a、1518b）を上方から見た図です。ユーザーの周囲には、空間オーディオ帯（1540）が設定され、その周囲に音（1542, 1544, 1545, 1546）が配置されています。音の周囲に描かれた波線の数や広がりは、音量や知覚距離の違いを示します。
空間オーディオとは、イヤホンから音を出しているにもかかわらず、音が前方、後方、左右、遠方など、特定の場所から聞こえるように感じさせる技術です。
FIG. 15C では、音（1544）と音（1546）が近い位置にあり、一部が重なるように表現されています。また、音の周囲に描かれた波線の数や範囲が異なっており、音量や知覚距離の違いを示しています。
先行特許 US12001753B2 にも、天気、ラジオ、音楽などの音声を異なる仮想位置から出力する構成があります。また、アプリを切り替えるとき、前の音源をフェードアウトし、次の音源を別の空間位置からフェードインさせます。
今回の公開特許の請求項では、ケースのタッチ面に加えられたジェスチャーの方向が、音声の知覚位置に対応する構成が明確に示されています。右へスワイプすれば音が右へ移動し、左へスワイプすれば左へ移動する、といった操作です。
先行特許では、スワイプは「次の音声体験へ移る」ための操作でした。今回の公開特許では、スワイプ方向そのものが、空間内での音の動きと結び付きます。
ケース表面が、音の位置を編集するトラックパッドとして機能するのです。
（正確な図面は、US2025/0150742A1 をご参照ください。）
他の図面の説明
（図面は US2025/0150742A1 をご参照ください。）
FIG. 1：電子装置の基本ブロック構成
筐体（102）、内部空間（104）、外面（106）、キャビティ（108）、充電システム（112）、充電回路（114）、ユーザーインターフェース領域（116）の基本的な関係を示しています。
FIG. 2A：イヤホンをケースへ収納する前の状態
イヤホン（218）をキャビティ（208）へ挿入する直前の状態であり、矢印が収納方向です。
FIG. 3：ケース表面の広いタッチ領域
筐体（302）の外面（306）に、矩形のユーザーインターフェース領域（316）を配置し、ケース表面を広いタッチパッドとして利用する構成です。
FIG. 4：プロセッサとアンテナを備えたケース
ケース（400）に、充電システム（412）、プロセッサ（420）、アンテナ（422）、ユーザーインターフェース領域（416）を設け、外部機器やイヤホンと通信する構成を示します。
FIG. 5：メモリーと近接センサーを備えたケース
ケース（500）には、プロセッサ（520）、アンテナ（522）、メモリー（524）、近接センサー（526）が搭載され、音源保存や周辺機器検知が可能です。
FIG. 6：ポケット内のケースを操作する使用例
ユーザーがイヤホン（618）を装着し、ケース（600）を衣服のポケットに入れて使用する状態を示しています。
FIG. 8：円形の操作領域
ケース（800）に円形のユーザーインターフェース領域（816）を設け、周囲の段差または傾斜面（830）によって指先だけで位置を確認できる構成です。
FIG. 9A：同心円状の複数操作領域
ケース（900）の表面に、内側の領域（916a）と外側の領域（916b）を同心円状に配置しています。
FIG. 9B：操作領域の断面構造
FIG. 9A の側面図であり、領域（916a, 916b）と移行面（930a～930c）の凹凸関係を示しています。
FIG. 10：三つの独立した操作領域
ケース（1000）に操作領域（1016a～1016c）を分けて配置し、それぞれに異なる機能を割り当てられる構成です。
FIG. 11：二つの円形操作領域
ケース（1100）に、2つのユーザーインターフェース領域（1116a, 1116b）を離して配置しています。
FIG. 12：縦長バー状の操作領域
ケース（1200）に細長いユーザーインターフェース領域（1216）を設け、上下方向のスワイプなどに適した構成を示します。
FIG. 13：十字形の操作領域
ケース（1300）に十字形のユーザーインターフェース領域（1316）を設け、上下左右の方向入力を分かりやすくしています。
FIG. 15A：空間オーディオの基本配置
ユーザー（1505）の周囲に音（1542, 1544, 1545, 1546）を配置し、イヤホン（1518a, 1518b）によって異なる方向から音が聞こえる状態を示します。
FIG. 15B：複数音源を異なる方向から聞かせる例
音（1542, 1544, 1545, 1546）を、それぞれ独立した音源として異なる位置から知覚させる構成です。
FIG. 15D：三次元方向への音源配置
ユーザーの周囲に空間オーディオ帯（1540a～1540d）を立体的に配置し、上下を含む三次元方向へ音の知覚位置を移動できることを示します。
FIG. 16A：AR／VR環境でケースを操作する構成
AR／VR装置（1604）を装着したユーザーが、手に持つケース（1600）の上に仮想インターフェース（1650, 1652, 1654）を見る状態を示しています。
FIG. 16B：ケース上に表示される仮想操作領域
AR／VR装置の表示（1648）を通じて、ケース（1600）の表面に仮想ユーザーインターフェース（1616）が重ねて表示されます。
考察
先行特許 US12001753B2 は、ケースを小型端末として扱う構想です。タッチディスプレイに再生ボタンやアプリアイコンを表示し、スマートフォンの操作の一部をケースへ移します。
今回の公開特許 US2025/0150742A1 は、ケースを必ずしも小型スマートフォンにしようとしていません。むしろ、ケースという手で触れられる物体を、現実空間と音響空間を結ぶ入力装置として利用しようとしています。
高精細ディスプレイ付きケースは、画面が分かりやすいのですが、消費電力、価格、重量、厚さ、破損、指紋、耐水性などの問題があります。
これに対して、目立たないタッチ面、数個のLED、振動機構、UWB通信だけであれば、ケースを大きく変えずに機能を追加できます。
ポケット内での音量や音源操作を行う際に、高精細なディスプレイを見ながら行う必要はありません。FIG. 8やFIG. 9 のような凹凸があれば、指先だけで操作位置を確認できます。
近接機器の選択でについては、ノートパソコンの方向へケースを向ければ会議音声、テレビへ近づければテレビ音声、スマートフォンへ近づければ通話音声へ切り替える、といった直感的な操作は、イヤホンのような外部機器の制御に特に適していると考えられます。
また、スマートグラスを装着しているときだけ、ケースに仮装ボタンをオーバラップするというアイデアは、物理ケースには画面を付けず、指が触れる汎用的なボタンを提供し、状況に応じて表示内容を変更するので拡張性があります。
例えば、音楽再生中は再生ボタン、移動中はナビゲーション、会議中はマイクや音量、メッセージ受信時は通知ボタンのように状況に応じて物理ボタンより柔軟に機能を変更することが考えられます。
（上記は筆者の個人的な意見です。）
まとめ
- 先行特許 US12001753B2 には、タッチディスプレイ付きイヤホンケース、通知、音声移管、空間オーディオ切替がすでに詳しく記載されています。
- 公開特許 US 2025/0150742A1 は、ケースUIを画面に限定せず、タッチ領域、発光部、近接検出、仮想UIへ広げています。
- 特に重要なのは、ケース上のジェスチャー方向と、イヤホンで知覚する音の位置とを直接対応させる点です。
- Appleの構想は、充電ケースを小型端末ではなく、現実空間と音響空間を結ぶコントローラへ進化させるものと考えられます。
最後までお読みいただき、ありがとうございました。
※企業の特許は、製品になるものも、ならないものも、どちらも出願されます。今回紹介した特許が製品になるかどうか現時点では不明です。ご注意ください。
